PCR温控

PCR温控

PCR工作之时，需要对TEC的电压电流进行控制，从而实现升温降温，以达到扩增的目的。

能否快速有效的实现温度的上升和下降,是PCR仪器成功与否的关键之一。

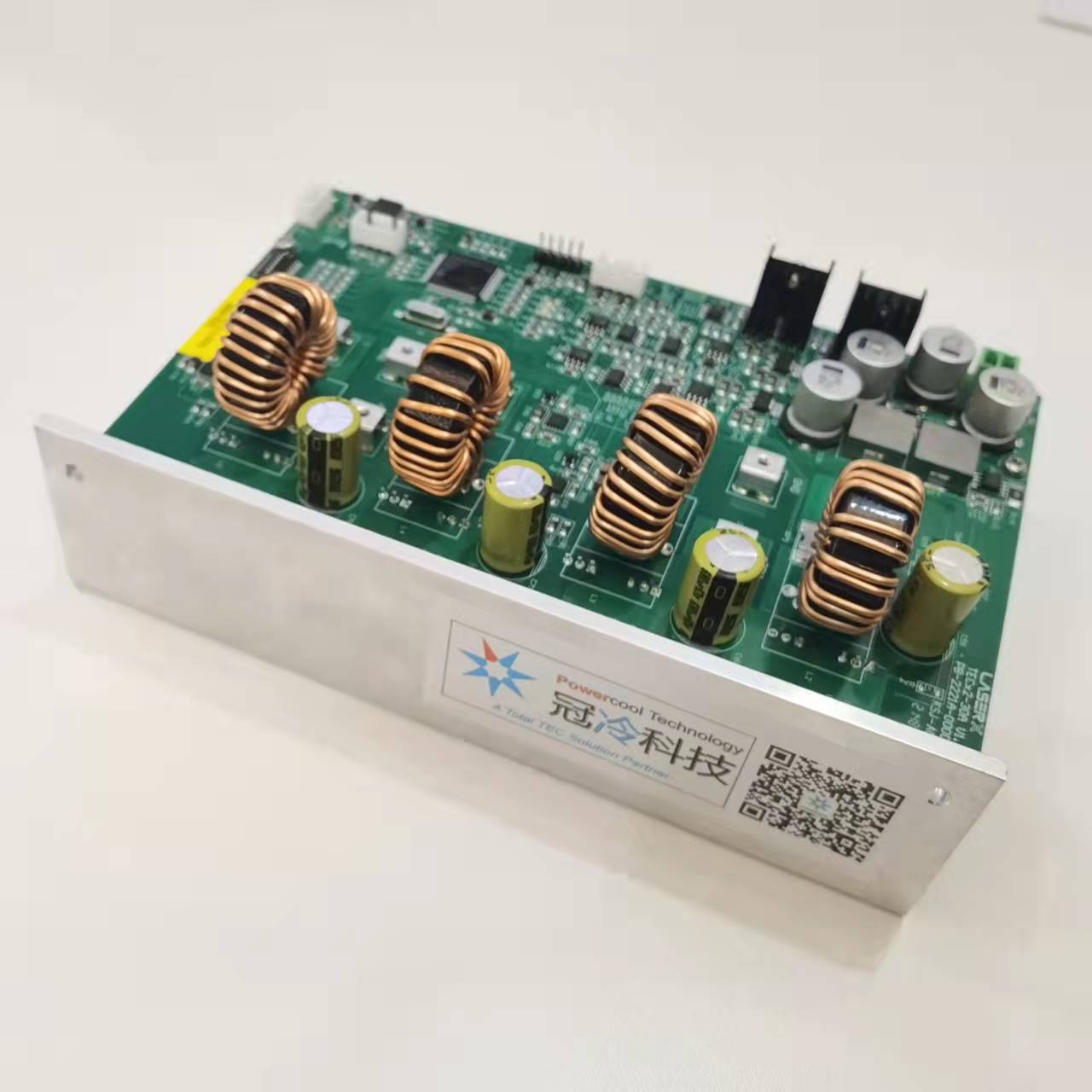

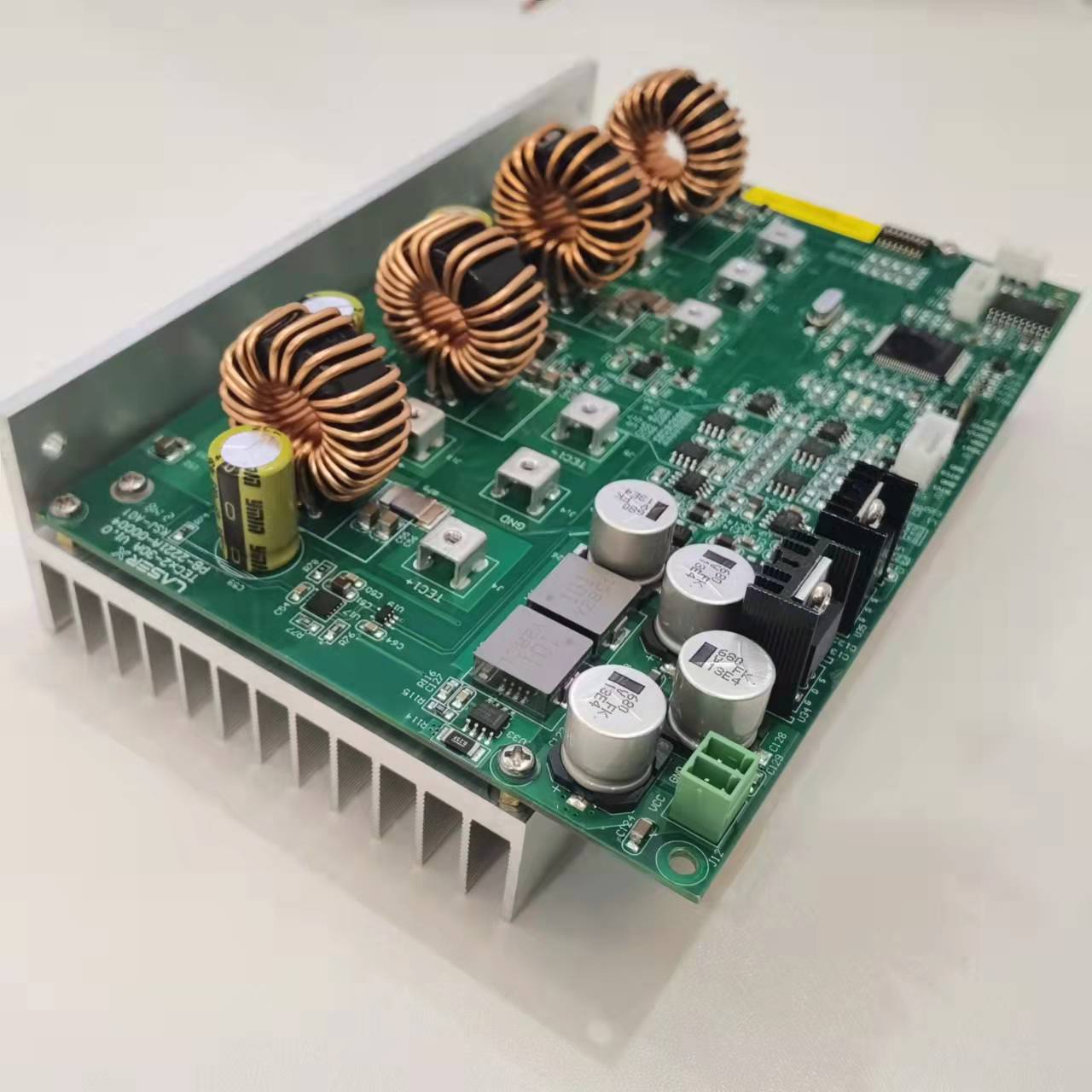

本公司除了供应PCR专用的TEC, 同时也提供标准的PCR温控模块. 该模块集成了核心程序，优化了控制算法，能够使用户人为的设定循环的目的温度，停留时间，循环周期，等等，同时提供可编辑的程序界面，以及与之对应的通讯协议。电路板上，包含485或者232接口，有助于用户进行二次开发。

该控制板，极大地加速了PCR项目的开发，免去了自己成立团队进行算法电路板设计的困扰，实现了PCR仪器的模块化研发。

目前可以供应两个版本：
1）PCX21C2-00, 2个通道，也就是可以独立控制两路TEC，实现独立的2个温度变化区域。可控制TEC电压范围最大30V， 电流28A
2）PCX21C4-00, 4个通道，也就是可以独立控制四路TEC，实现独立的4个温度变化区域。可控制TEC电压范围最大30V， 电流9A

具体性能指标如下：

1. 1个RS485或者232接口， 默认RS485；

2. 预留2个TTL电平I/O信号，双向；

3. 由冠冷提供通讯协议，协议包包含：

（a）温控模块联机开关；

（b）温控模块联机状态；

（c）温控模块和qPCR扩增各阶段同步信号控制及输出；

（d）温控模块和qPCR扩增各阶段同步信号状态；

（e）温控模块过压、过流、过温状态；

（f）温控模块升降温、维持状态；

（g）温度传感器状态；

（h）实时温度输出（设置温度和目标温度）；

（i）温度模块循环次数配置；

（j）温度模块循环过程中高低温维持时长配置；

（k）温度模块循环过程中的温度上下限配置。
