PCR/POCT专用TEC

快速PCR，要求各个环节的反应周期要短，速度要快，这其中最影响测试周期的就是试剂和反应池的升降温速度。

半导体制冷器，即TEC, 作为不可或缺的PCR零部件, 它的特性决定着这个升降温速度。

目前市场上绝大多数的TEC, 无论是ABI的，还是国内的知名品牌，大都只能做到4~5度/秒的平均升降温速度，尽管他们的说明书可能声明他们的升降温速度可以达到8度以上，但实际情况远非如此。

这里有两个概念，一个是瞬间升降温速度，一个是在测试周期内的平均升降温速度。当它所标志的这个温度指的是瞬间升降温速度，那么对用户来讲实际是没有意义的，因为瞬间升降温，速度可以非常快，即便是普通的TEC，也可以做到每秒10度以上。而我们更关注的，应该是平均升降温速度,因为它才是真正的影响了整个PCR仪器运行的周期。

上面提到的升降温速度，业内目前做的比较好的，平均升降温速度大概在4-5度/秒。凡是比这个速度更高的，都值得你怀疑。

而现在，革命性的产品出现了。我们公司的产品，来自德国的黑科技，使用的特殊的封装材料，结合以特殊的设计。其平均升降温速度，可以达到10度/秒以上。这一点，自2020年10月到现在，已经经过了国内4-5家PCR厂商的检验，也得到了终端用户的良好反馈和验证。

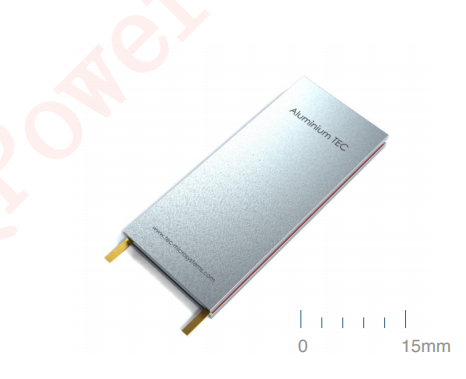

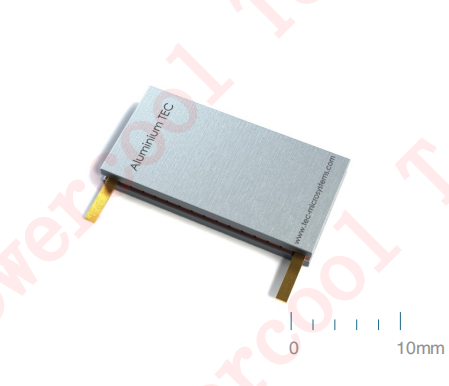

我们的TEC,请看图片,你就会发现与众不同。它的优点简述如下：

1-尺寸精致， 功率更大（9-9毫米最小，最大20-40毫米）

-2-使用铝板封装， 这样不再使用陶瓷基板。用性能良好的绝缘传热胶，把铝板与 TEC核心部件连接起来。 因为PCR工作台一般也是铝材， 两者的结合， 会有相同的冷热延展或收缩性， 相较于陶瓷与铝材的贴合时受冷热的变形不一致，所以其可靠性更好

-3-在这种设计下， 传热效果比传统陶瓷更快，均匀性也更好

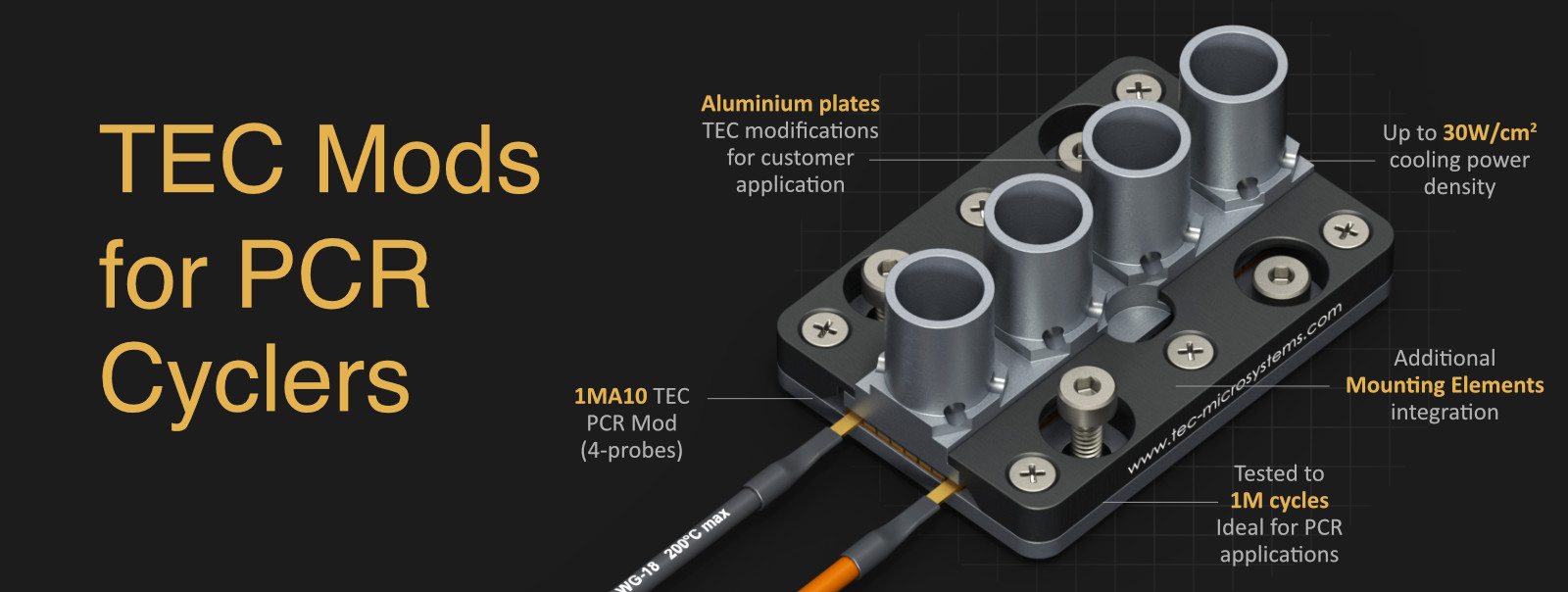

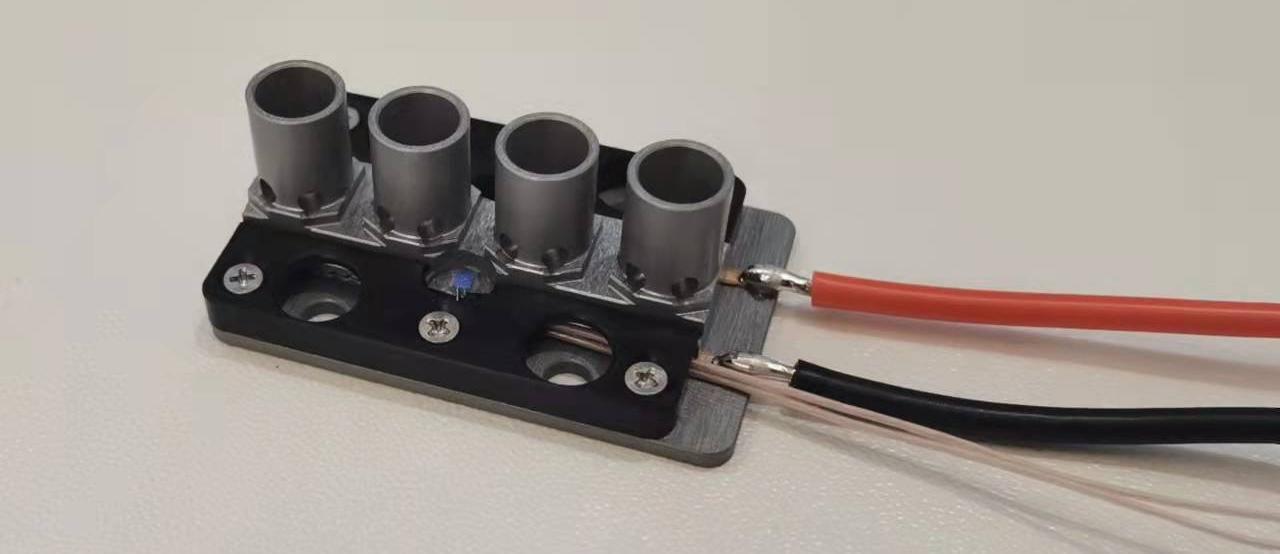

-4-也可以把传统的铝制工作台与TEC集成在一起，见如下图一图二所示

-5-更重要的是， 他们可以在单位面积内，设计更多的热电元素， 也就是说有更大的热流密度。对于传统业内40毫米左右TEC，那么在相同功率， 他们只要16*16毫米即可达到。目前最大尺寸25*25， 可以达到传统常见的40*40的冷热功率。

-6-目前的可靠性测试， 已经达到了100万次的冷热循环。

-7-目前给欧洲多家PCR公司有供应，同时也从2020年起， 在数家中国大陆地区的新兴PCR厂商使用， 市场反应非常良好。

所以，如果您对自己目前PCR的升降温速度不满意，或者你想开发一款升降温速度超级快的PCR， 请找我们，一定不会让你失望。

图一

图二

其他标准超高功率TEC， 各种尺寸。详见表格：

10*20mm,120W

16*36mm,280W
